基於英飛凌2EP130R系列頻率和占空比可調的驅動電源IC，晶川電子推出兩款評估板，EVAL-2EP130R-J和EVAL-1ED3142MC12H -2EP130R-J。評估板可以免費申領！無論您是從事太陽能、電動車充電、儲能係統（ESS）、逆變焊接機、UPS還是馬達驅動應用，你都可以選擇這兩款評估板，作為新穎驅動電源設計的入門，升級你的驅動設計，減少PCB面積，降低成本。
Our Business
Service
我們的業務服務
▶ 評估板亮點搶先看
EVAL-2EP130R-J功率半導體驅動用電源板：
主要用於評估和測量驅動器IC-2EP130R，該評估板為全橋變壓器驅動，峰值整流的單路輸出板，可為IGBT和SiC MOSFET隔離柵驅動器提供電源。評估板相容於英飛凌2EP130R產品系列，可根據客戶需求調節輸出電壓的分壓比來滿足不同功率元件的驅動電壓要求。評估板可以取代目前市面上一些專用驅動電源模組。
EVAL-1ED3142MC12H-2EP130R-J帶驅動器的電源板：
評估板是在EVAL-2EP130R-J功率半導體驅動用電源板基礎上增加英飛凌EiceDRIVER™ X3 Compact系列驅動晶片1ED3142MC12H，驅動IC的V ISO =5.7.7575.700/6.700/6.700/6.757.6.7555.70.專為SiC MOSFET設計的一款直插驅動板。此板可直接導入光伏、儲能、UPS、伺服控制器等產品設計。此板可簡化設計，縮小體積，節省成本。
▶ 裝置型號
▪︎ 2EP130R
2EP130R是IGBT,GaN和SiC驅動電源用全橋變壓器驅動器IC系列，採用緊湊型TSSOP 8引腳封裝，具有功率整合和最佳化功能，可產生非對稱輸出電壓，為隔離閘極驅動器供電。
由於具有獨特的佔空比調整能力，它針對非對稱閘極驅動器電源進行了最佳化。 2EP130R還整合了溫度、短路和UVLO保護功能，有助於保護系統免受不必要的故障。
▪︎1ED3142MC12H
1ED3142MC12H是採用無磁芯變壓器技術的EiceDRIVER™ Compact X3系列單通道隔離型閘極驅動IC，適用於2300V的SiC MOSFET，具有6A的源電流和6.5A的灌電流。

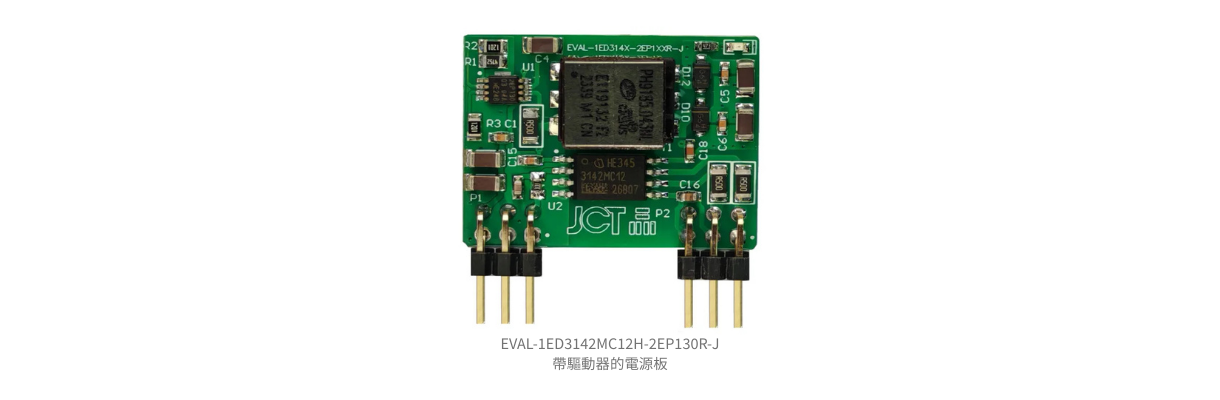

▶ 產品展示窗口
▶ 主要參數
EVAL-2EP130R-J 功率半導體驅動用電源評估板：
▪︎ 單隔離輸出電源
▪︎ 輸入電壓15V
▪︎ 可調輸出電壓比（出廠設定+18V/-4V，可改變電阻設定成+15V/-7V）
▪︎ 輸出功率3W
▪︎ 50至695kHz的寬工作範圍
▪︎ 可調過電流閾值
▪︎ 電源輸出短路保護
▪︎ 過熱保護
▪︎ PCB尺寸：28mm*15mm
EVAL-1ED3142MC12H-2EP130R-J 帶驅動器的電源評估板特徵描述：
▪︎ 輸入電壓15V和5V
▪︎ 可調輸出電壓比（出廠設定+18V/-4V，可改變電阻設定成+15V/-7V）
▪︎ 電源輸出短路保護
▪︎ 過熱保護
▪︎ 變壓器絕緣耐壓5kV
▪︎ 驅動IC:1ED3142MC12H
▪︎ 適用2300V的SiC MOSFET
▪︎ 具有極高共模瞬態抗擾力CMTI>300kV/μs
▪︎ 單路輸出
▪︎ 輸出驅動電流6A/6.5A
▪︎ PCB尺寸：30mm*23.5mm

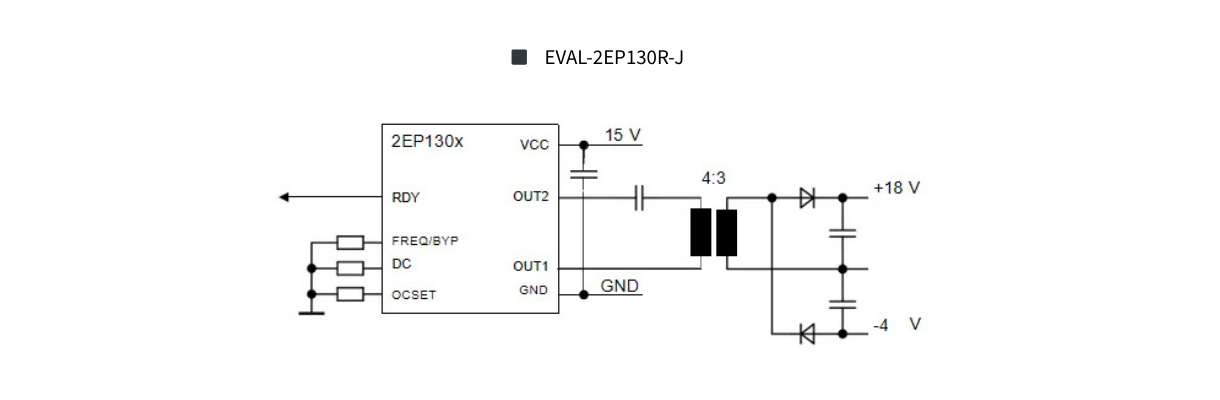

▶ 產品框圖
▶ 產品優勢
▪︎ 即插即用的隔離電源與驅動方案
▪︎ 可變不對稱電壓輸出，適用IGBT/SiC MOSFET
▪︎ 減少電源的裝置數量與成本
▪︎ 節省PCB空間，提高電源密度
▶ 應用領域
▪︎ 太陽能
▪︎ 電動汽車充電ESS
▪︎ 焊接
▪︎ UPS
▪︎ 驅動器
